    NCG4322LE-C. Обрабатывающий центр с ЧПУ

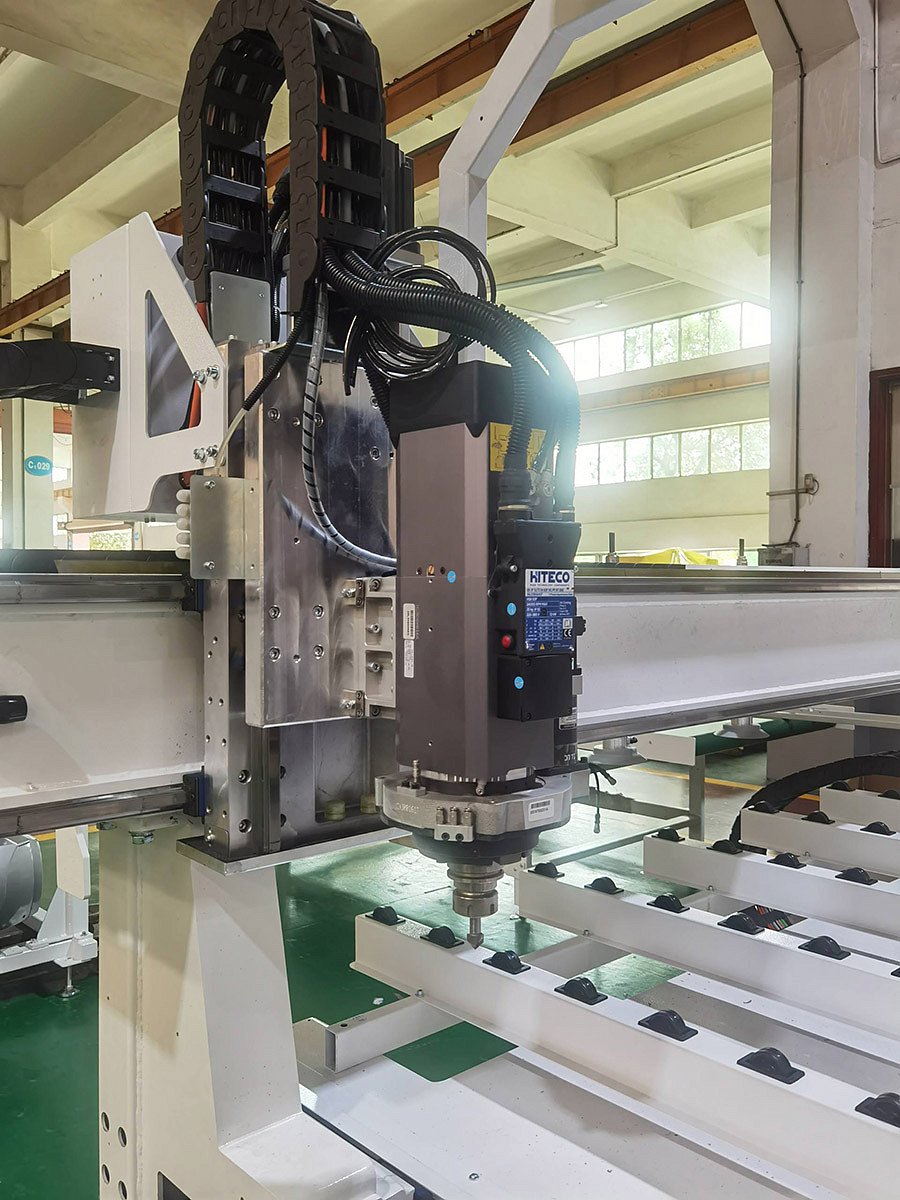

    Обрабатывающая группа
    Обрабатывающая группа

    Обрабатывающая группа станка состоит из главного шпинделя и защитного кожуха.

    Станина
    Станина

    При проектировании конструкций используются самые современные методы компьютерного моделирования, позволяющие точно рассчитать нагрузку на станину в процессе работы.

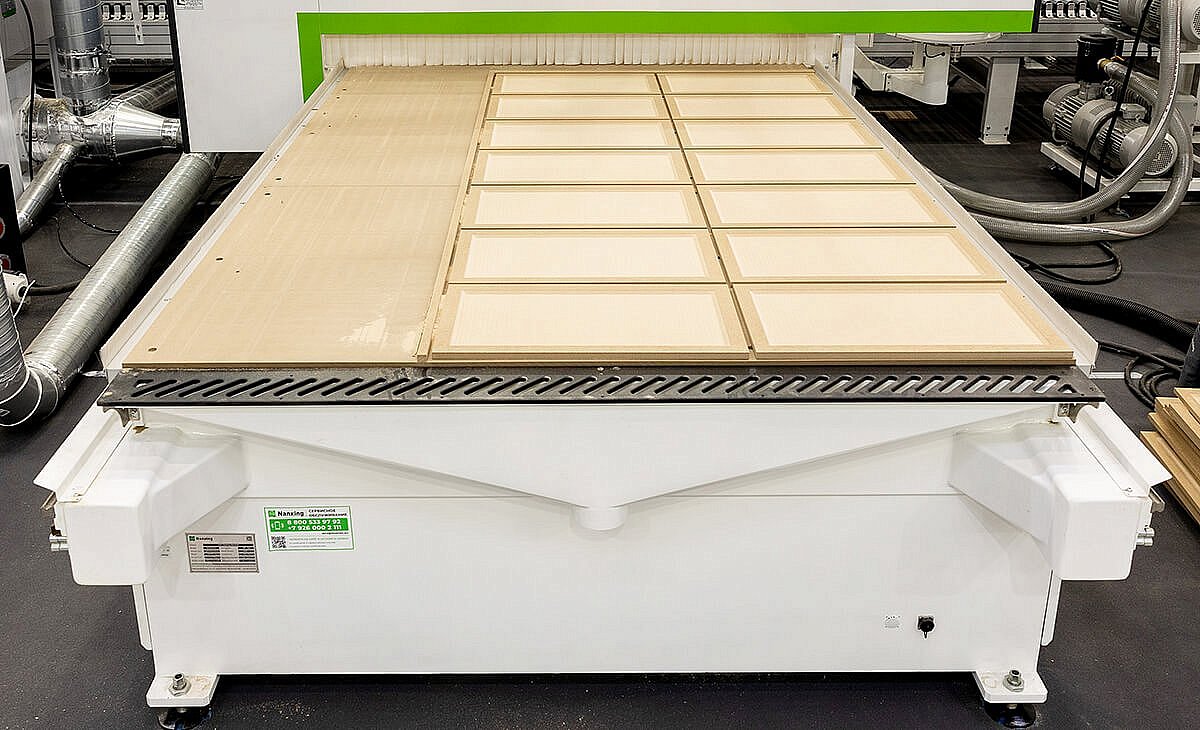

    Рабочий стол
    Рабочий стол

    Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 4300 x 2135 мм.

    Конструкция рабочего стола
    Конструкция рабочего стола

    Конструкция собрана по принципу сэндвича и имеет внутреннюю камеру с ребрами жесткости, действует как дополнительный ресивер.

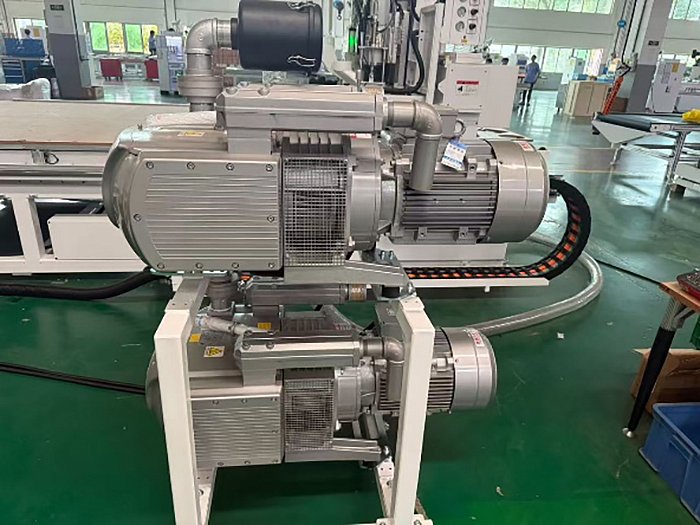

    Вакуумная система
    Вакуумная система

    Станок поставляется с двумя вакуумными насосами мощностью 7,5 кВт

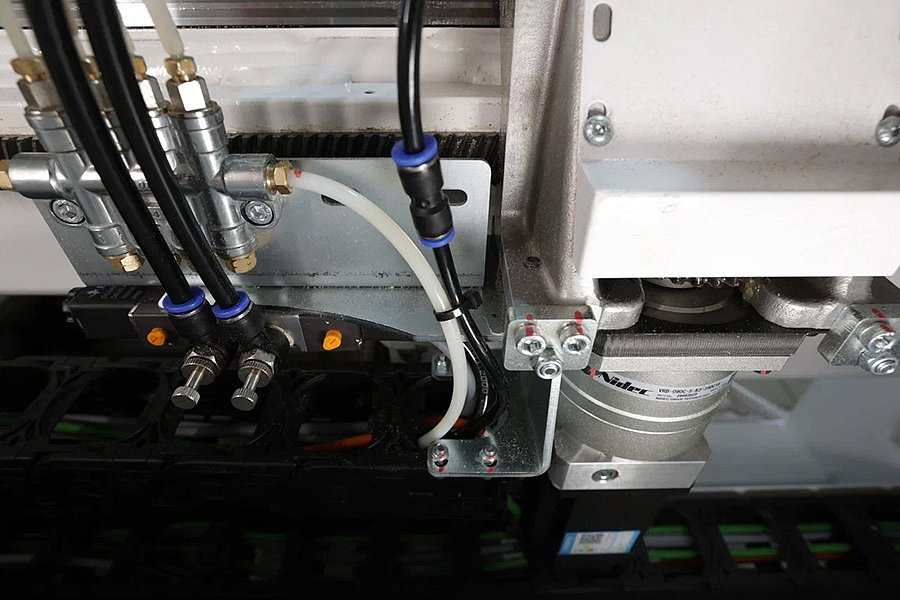

    Японские планетарные редукторы SHIMPO-NIDEC
    Японские планетарные редукторы SHIMPO-NIDEC

    Позволяют реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода.

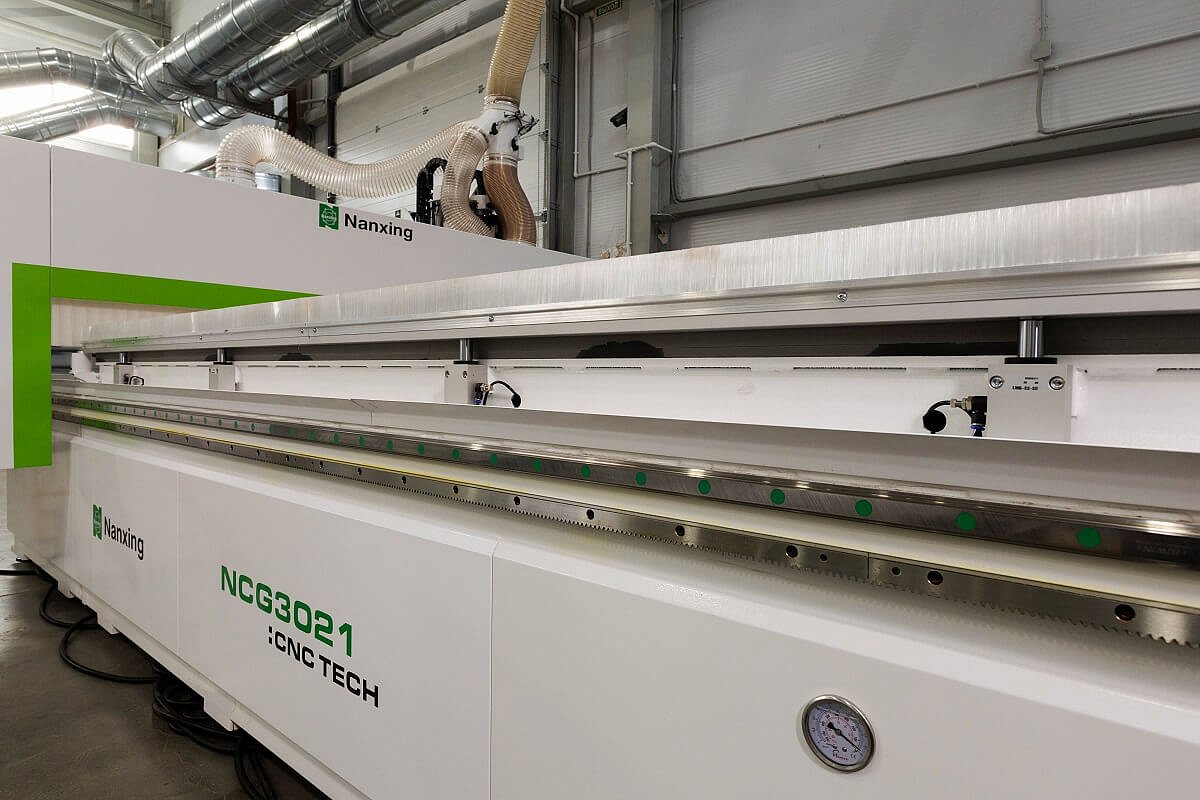

    Перемещение по осям
    Перемещение по осям

    Оси X и Y – косозубые передачи шестерня-рейка. Ось Z – шарико-винтовая передача.

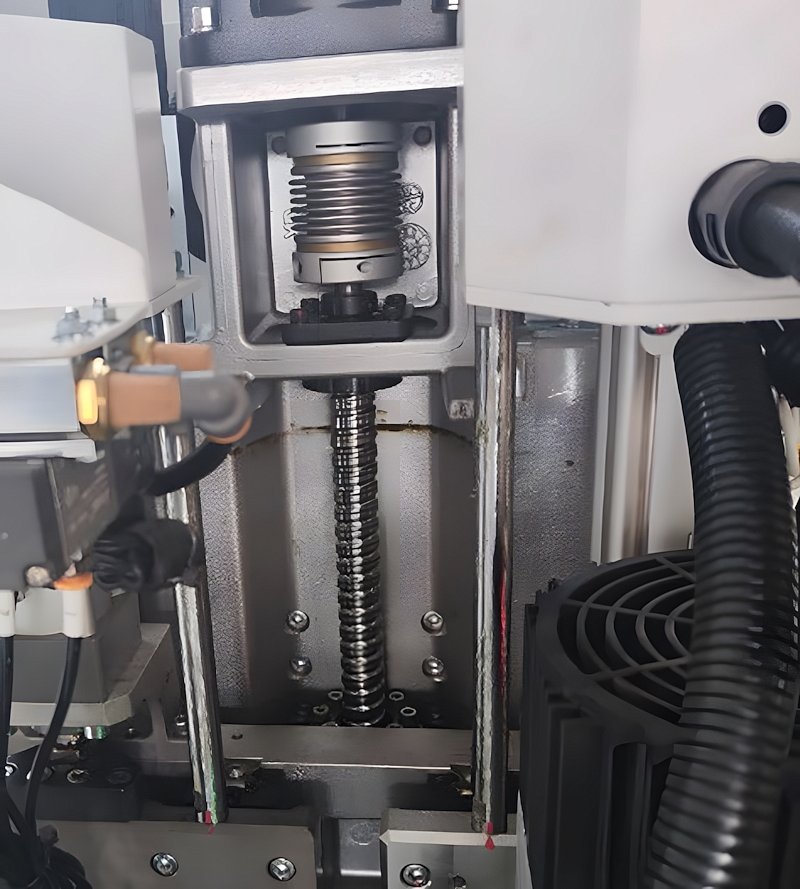

    Перемещение по оси Z
    Перемещение по оси Z

    Шарико-винтовая передача с прецизионной винтовой резьбой придает станку дополнительную точность в направлении Z.

    Линейные направляющие
    Линейные направляющие

    Направляющие закрытого типа.

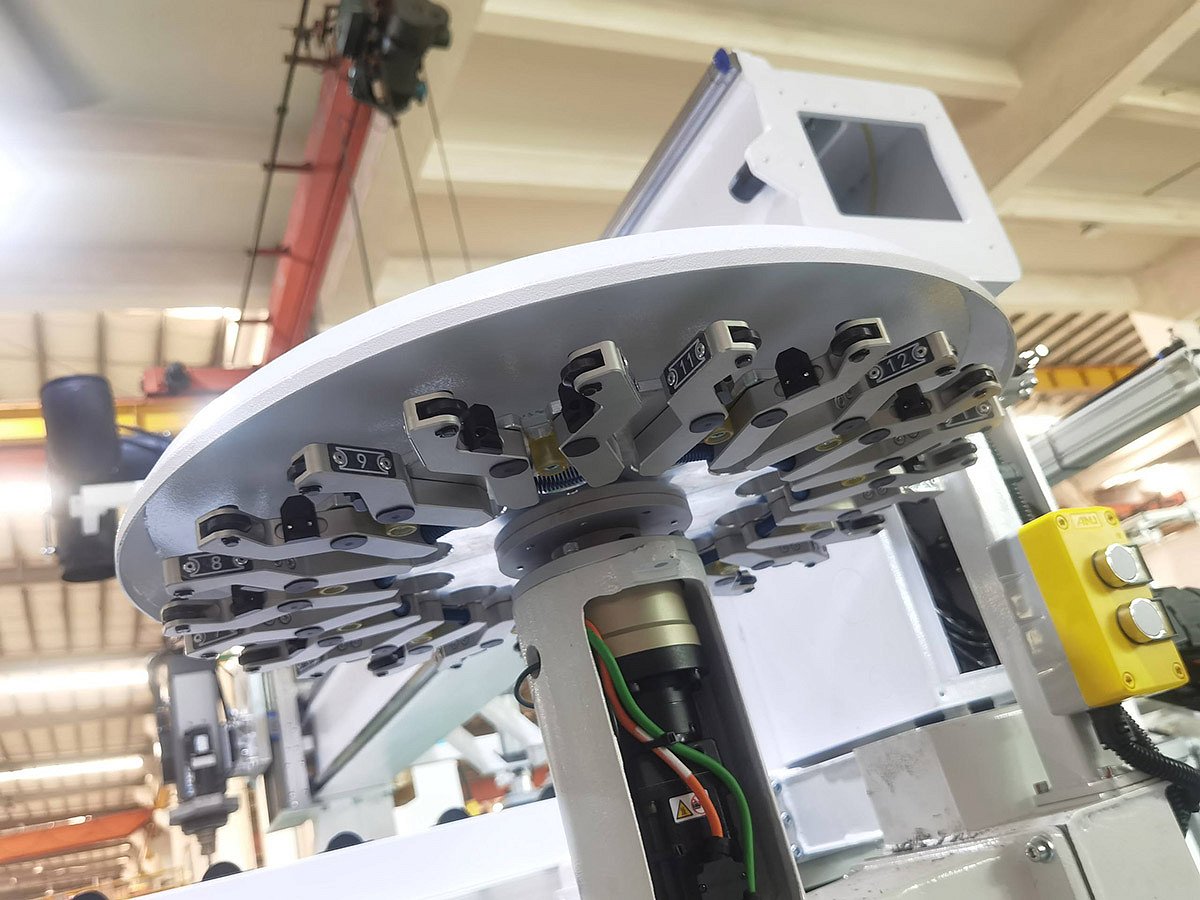

    Магазин автоматической смены инструментов
    Магазин автоматической смены инструментов

    12-позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

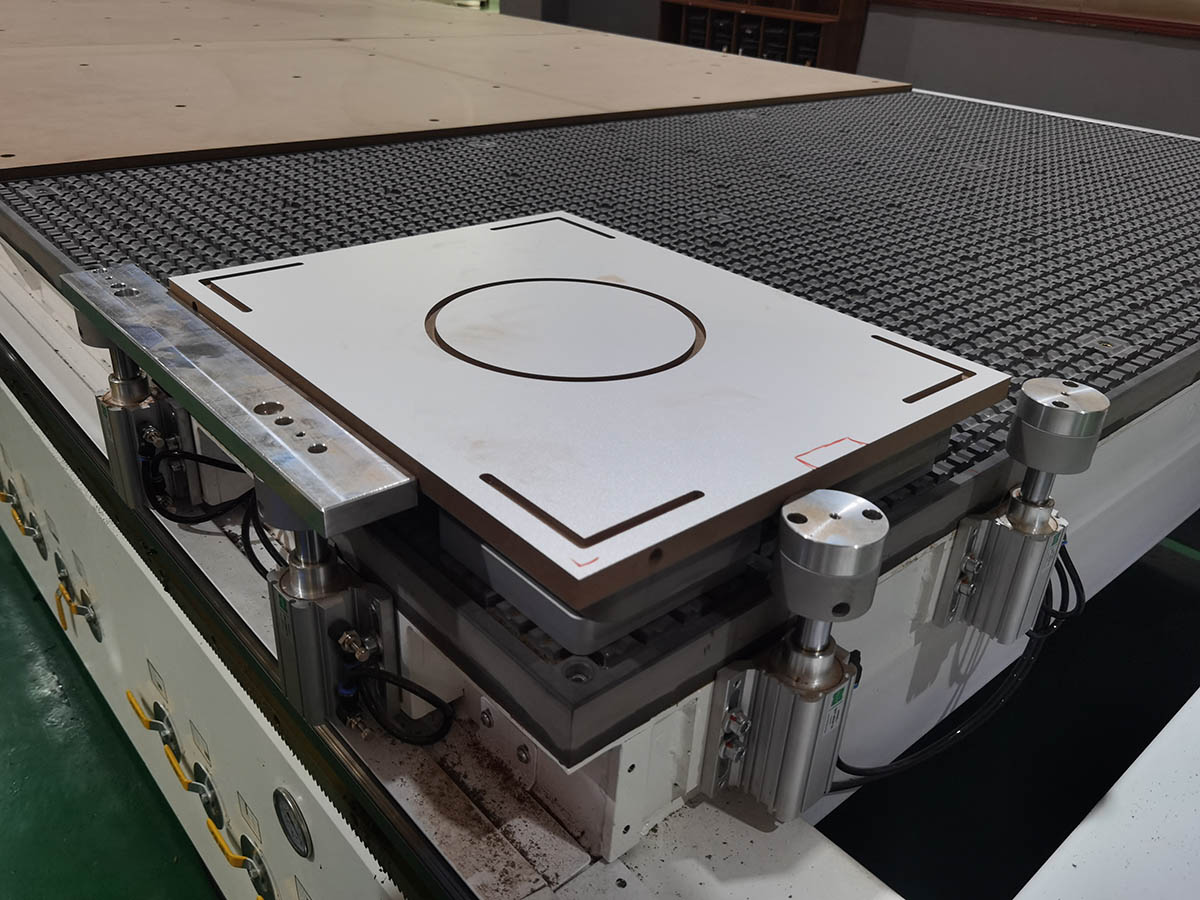

    Позиционирование заготовки
    Позиционирование заготовки

    На каждой из сторон оси Х расположены по два упора для базирования заготовок.

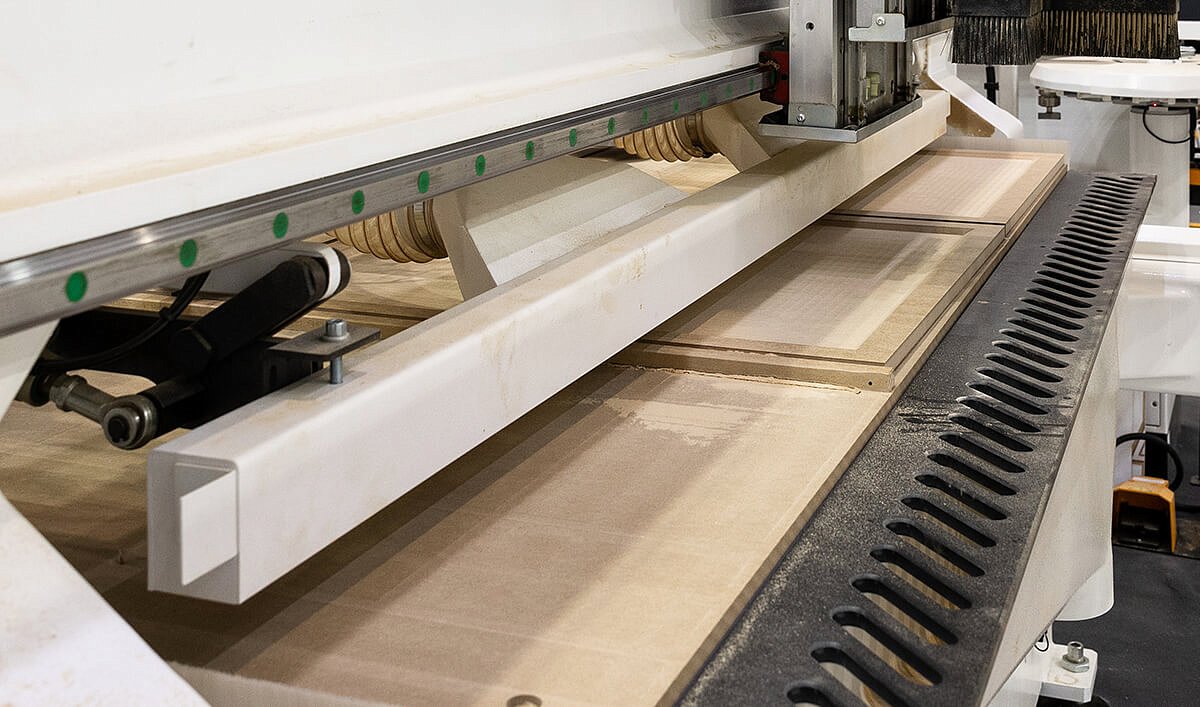

    Разгрузочный толкатель / очистка стола (пылесос)
    Разгрузочный толкатель / очистка стола (пылесос)

    Разгрузочный толкатель с пылесборником предназначен для удаления обрезков, остающихся на рабочем столе станка.

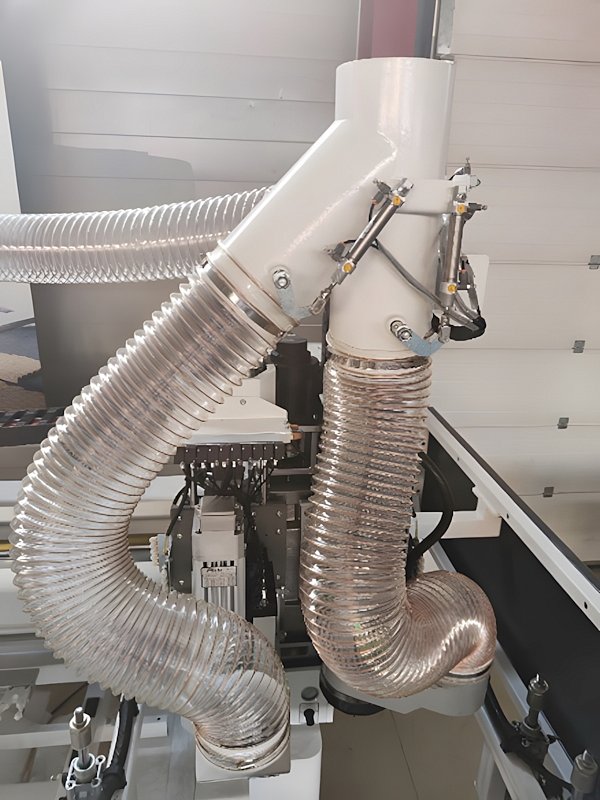

    Система воздуховодов
    Система воздуховодов

    Для эффективного удаления пыли, иных остатков после фрезерования и сверления, в станке установлены система воздуховодов с шиберными заслонками, чтобы эффективно использовать подключаемую к станку систему аспирации.

    Защитные кабелеукладчики
    Защитные кабелеукладчики

    Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.

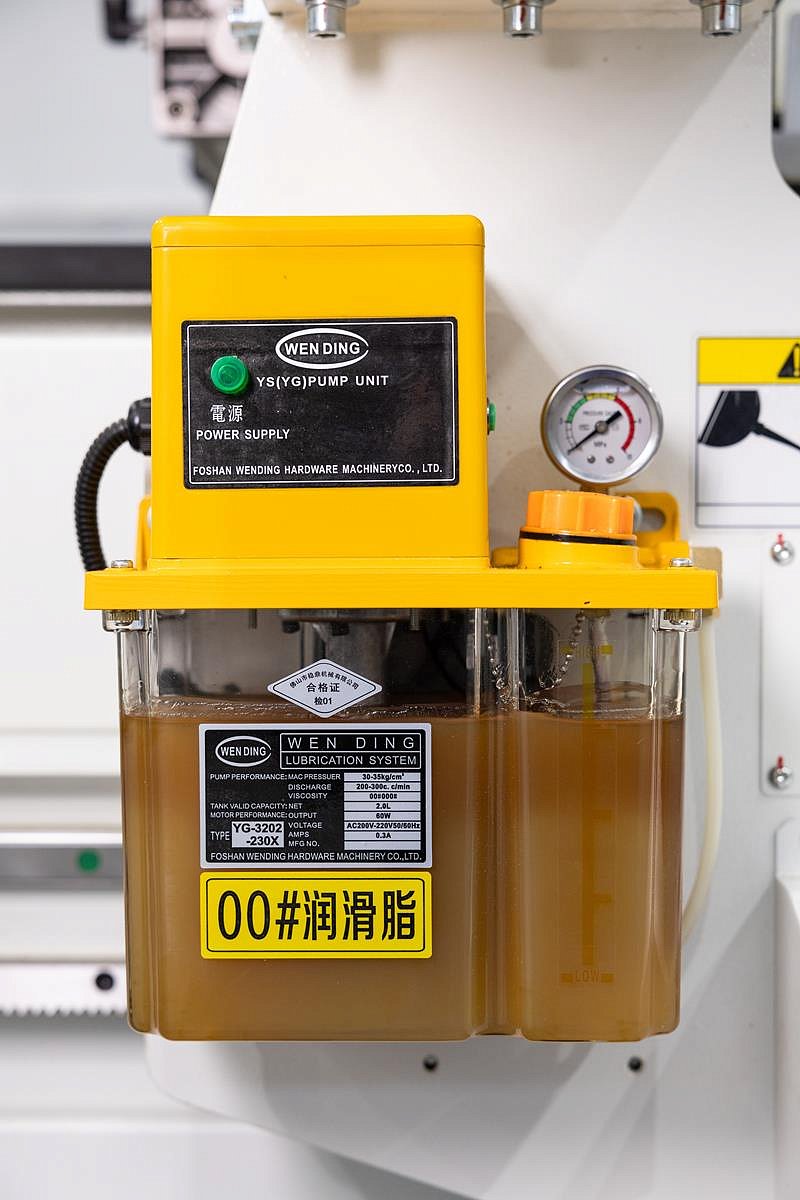

    Автоматическая система смазки
    Автоматическая система смазки

    Позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка.

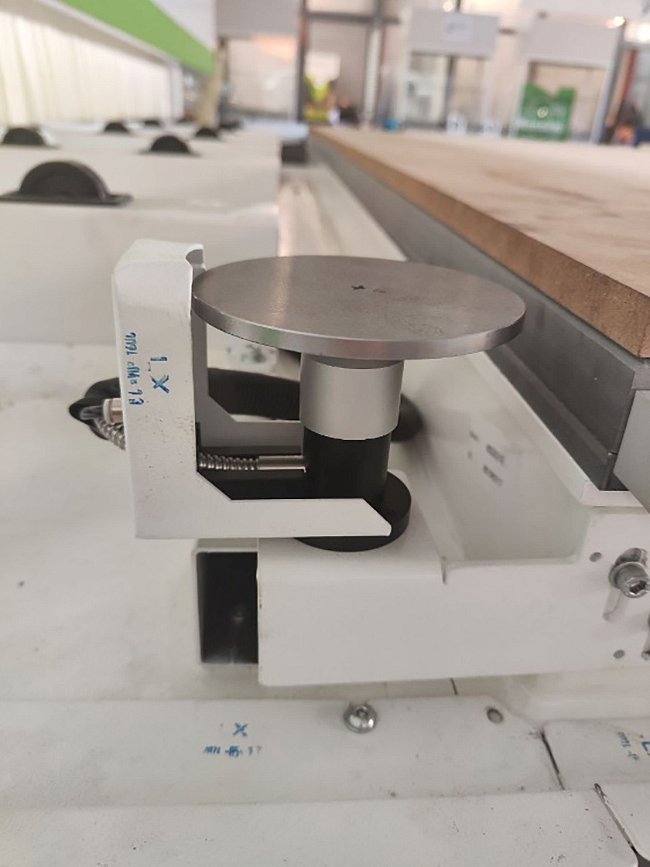

    Датчик калибровки инструмента
    Датчик калибровки инструмента

    Датчик тарельчатого типа осуществляет автоматическое измерение и калибровку инструмента, в том числе и большого диаметра.

    Пульт ручного управления
    Пульт ручного управления

    Пульт управления используется для удобства настройки станка в ручном режиме.

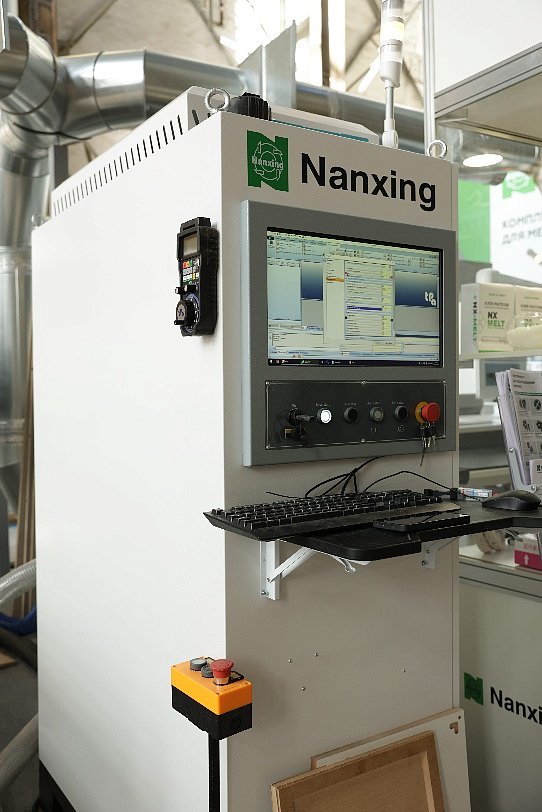

    Электрооборудование
    Электрооборудование

    Включает в себя: промышленный ПК с OC Windows, систему управления TPA и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.

    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    Обрабатывающая группа
    Станина
    Рабочий стол
    Конструкция рабочего стола
    Вакуумная система
    Японские планетарные редукторы SHIMPO-NIDEC
    Перемещение по осям
    Перемещение по оси Z
    Линейные направляющие
    Магазин автоматической смены инструментов
    Позиционирование заготовки
    Разгрузочный толкатель / очистка стола (пылесос)
    Система воздуховодов
    Защитные кабелеукладчики
    Автоматическая система смазки
    Датчик калибровки инструмента
    Пульт ручного управления
    Электрооборудование
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ
    NCG4322LE-C. Обрабатывающий центр с ЧПУ

    NCG4322LE-C. Обрабатывающий центр с ЧПУ

    0 отзывов
    • Стойка TPA
    • Ручная загрузка и выгрузка
    • Магазин автоматической смены инструмента на 12 позиций (револьверный)
    • Фрезерный шпиндель 12 кВт, 24 000 об/мин
    • Макс. скорость перемещения X / Y / Z:
      100 / 100 / 20
    • Тип патрона:
      HSK 63
    • Вертикальных свёрл:
      10 шт.
    • Вес:
      5000
    МодельNCG4322LE-C
    Размер стола, мм 4300 x 2135
    Макс. скорости перемещения по осям X / Y / Z, м/мин 100 / 100 / 20
    Система управления TPA
    Рабочий диапазон ось X / Y / Z, мм 4300 / 2135 / 300
    Основной шпиндель
    Мощность, кВт 12
    Тип патрона HSK 63
    Скорость вращения, об/мин 24 000
    Тип цанги ER32
    Магазин автоматической смены инструмента 12 позиций, револьверный
    Сверлильная голова (опция)
    Мощность, кВт 2.5
    Скорость вращения, об/мин 4000
    Вертикальных свёрл, шт. 10
    Макс. диаметр рассверливаемого отверстия, мм 35
    Вакуумный насос
    Количество, шт. 3
    Мощность, кВт 7.5
    Пропускная способность всасывания, м3/час 2 x 250
    Пылеудаление
    Выходы, мм 2 x 125
    Скорость потока, м/с 28
    Общая мощность, кВт 51.5
    Габаритные размеры, мм
    Длина, мм 13 350
    Ширина, мм 3950
    Высота, мм 2500
    Вес, кг 5000
    • Доставка:
      i
    Похожие товары
    NC5710NC5710. Обрабатывающий центр с ЧПУ
    5 026 800 ₽
    4 649 790 ₽
    -8%
    от 59 038 ₽ /мес. в лизинг
    В наличии
    • Стойка TPA
    • Ручная загрузка и выгрузка
    • Магазин автоматической смены инструмента на 18 позиций (линейный)
    • Вес: 4000 кг
    Подробнее

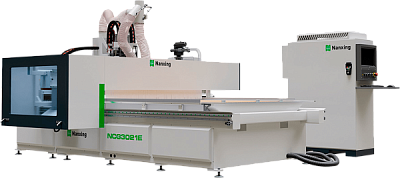

    NCG3021ENCG3021E. Обрабатывающий центр с ЧПУ
    5 608 024 ₽
    5 255 642 ₽
    -6%
    от 66 730 ₽ /мес. в лизинг
    • Стойка TPA
    • Ручная загрузка и автоматическая выгрузка
    • Магазин автоматической смены инструмента на 12 позиций (линейный)
    • Вес: 4000 кг
    Подробнее
    Рассрочка на 1 год
    от DeltaЛизинг
    Подробнее
    NCG3021LENCG3021LE. Обрабатывающий центр с ЧПУ
    9 976 690 ₽
    от 126 672 ₽ /мес. в лизинг
    • Стойка TPA
    • Автоматическая загрузка и выгрузка
    • Автоматическая система этикетирования
    • Магазин автоматической смены инструмента на 12 позиций (линейный)
    Подробнее

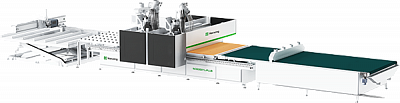

    NCG3021L PLUSNCG3021L PLUS. 2-портальный обрабатывающий центр с ЧПУ
